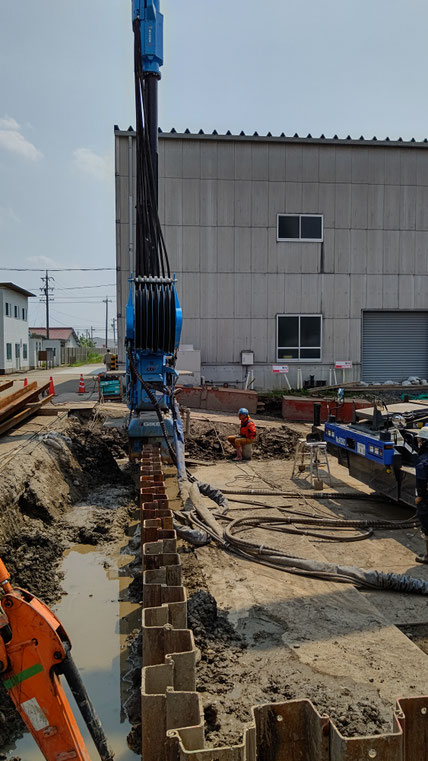

○土留め工事

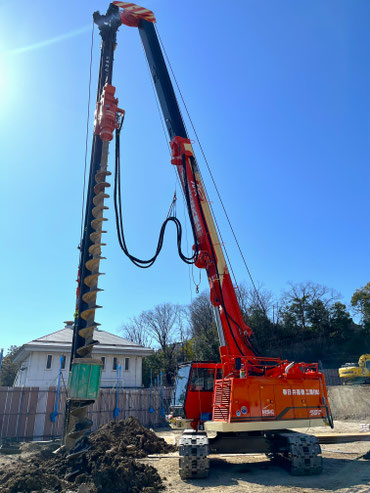

CCH500T((株)加藤製作所)

回転リーダー式杭打抜機(50t級)
回転リーダー式杭打抜機(50t級)

種別

・回転リーダー式杭打抜機(50t級)



主な工種

・セメントミルク工法

・ケーシング杭抜工法

・ダウンザホールドリル工法



特色

・回転式リーダーにより、壁際での近接施工が可能。

・最大施工長22.0m。(継ぎ施工により、さらに長い施工も可)

F111等のクレーン作業にも使用可能。

・アボロンGV330仕様。油圧オーガーはAG8500を搭載。


カタログ

CCH500T ベースマシン

AG8500 油圧オーガー

アボロンGV330仕様

   ↑クリックすると拡大します。

ダウンロード
CCH500T.pdf
PDFファイル 3.4 MB
ダウンロード
AG8500.pdf
PDFファイル 1.5 MB
ダウンロード
GV330.pdf
PDFファイル 1.7 MB

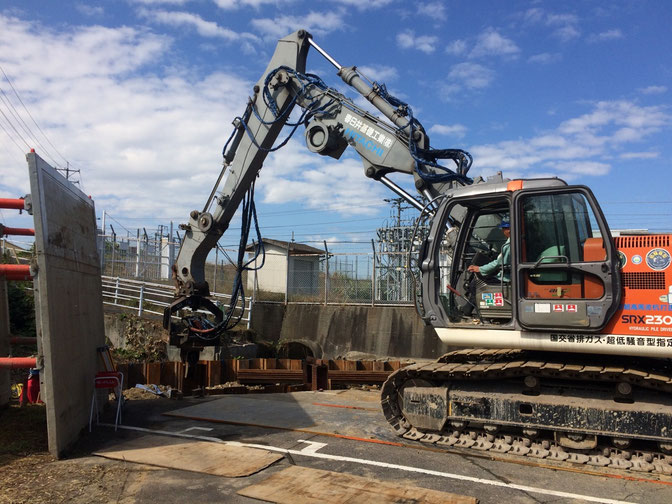

SRX2300(日立建機㈱)

   リーダーレス杭打抜機(23t級)
   リーダーレス杭打抜機(23t級)

種別

・リーダーレス杭打抜機(23t級)



主な工種

・高周波油圧バイブロ工法(0.7級エーパイラー)

 (硬質地盤の場合、オーガー併用工法も可)

・セメントミルク工法



特色

・作業精度が高く、条件が厳しい基礎工事現場で真価を発揮。

・一本の操作レバーにより、アーム先端を垂直・水平に

   移動できます。

・壁際・高さ制限のある狭い現場で真価を発揮します。

・最大施工長8.5m。(継ぎ施工により、さらに長い施工も可)

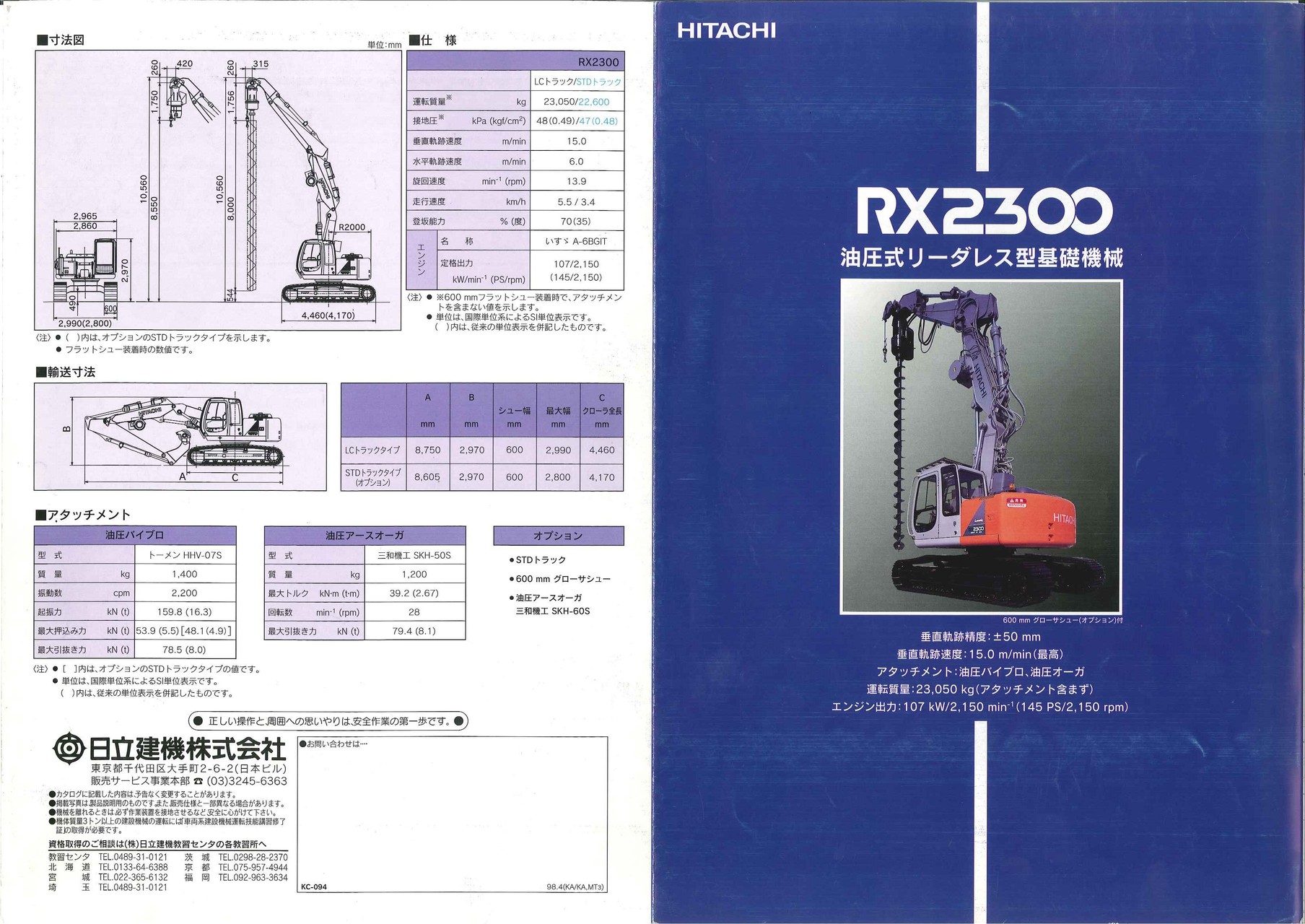

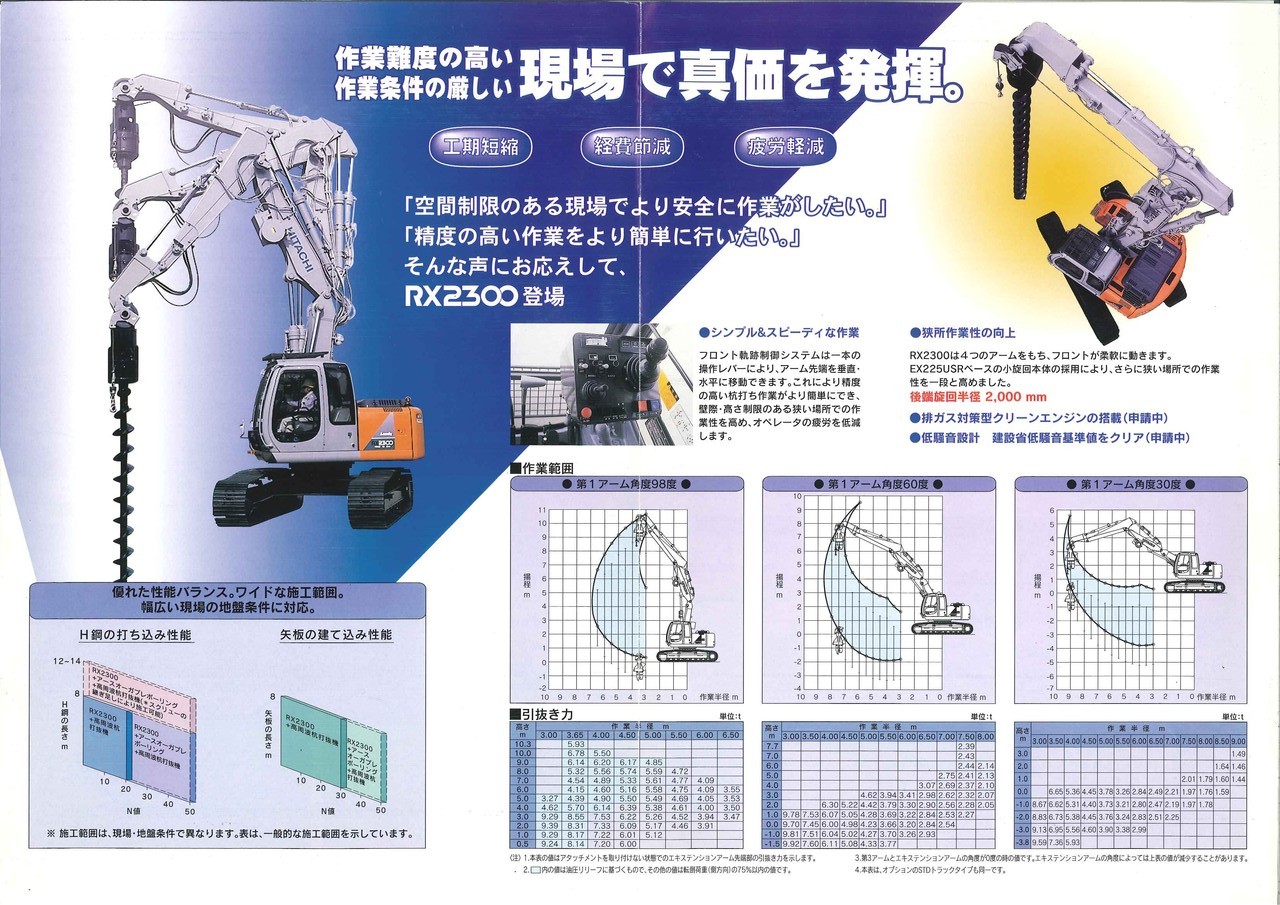

カタログ

      ↑クリックすると拡大します。

ダウンロード
SRX2300カタログ.pdf
PDFファイル 1.1 MB

・動画(エーパイラー工法)

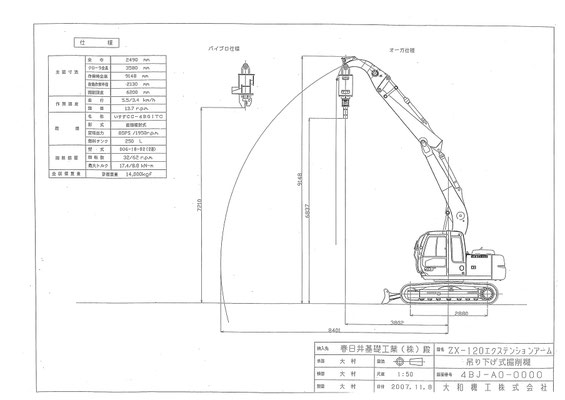

ZX120(日立建機㈱)

   油圧ショベル装着式杭打抜機(12t級)
   油圧ショベル装着式杭打抜機(12t級)

種別

・油圧ショベル装着式杭打抜機(12t級)



主な工種

・高周波油圧バイブロ工法(0.45級エーパイラー)

 (硬質地盤の場合、オーガー併用工法も可)

・セメントミルク工法



特色

・壁際・高さ制限のある狭い現場で真価を発揮します。

・ゴムパッド装着式クローラなので、舗装を痛めません。

・最大施工長7.0m。(継ぎ施工により、さらに長い施工も可)

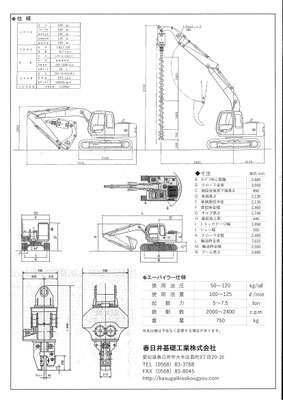

カタログ

↑クリックすると拡大します。

ダウンロード
JPEGファイル 1.3 MB

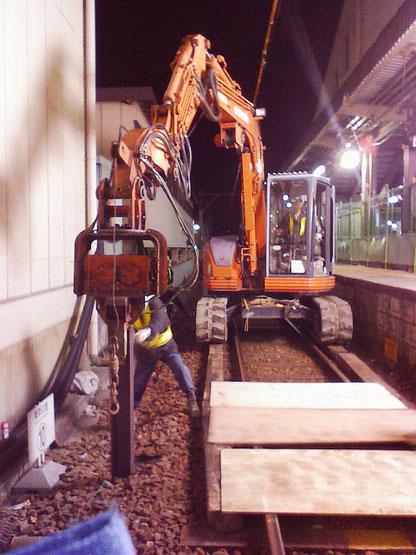

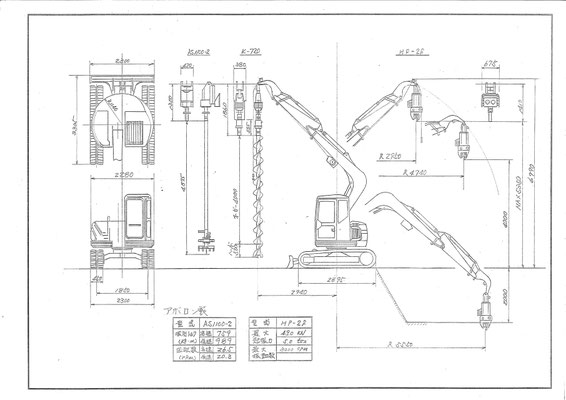

EX-75UR(日立建機㈱)

 油圧ショベル装着式杭打抜機(8t級)
油圧ショベル装着式杭打抜機(8t級)

種別

・油圧ショベル装着式杭打抜機(8t級)


主な工種

・高周波油圧バイブロ工法(0.25級エーパイラー)

(硬質地盤の場合、オーガー併用工法も可)

・セメントミルク工法


特色

・超小旋回タイプなので、幅員が狭い現場で真価を発揮します。

・ゴム式クローラなので、舗装を痛めません。

・最大施工長4.5m。(継ぎ施工により、さらに長い施工も可)


カタログ

↑クリックすると拡大します。

ダウンロード
JPEGファイル 2.8 MB

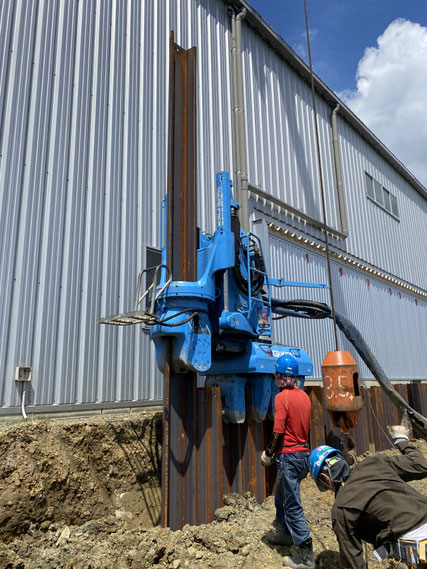

F111(㈱技研製作所)

    油圧式圧入引抜機(圧入力100t)
    油圧式圧入引抜機(圧入力100t)

種別

・油圧式圧入引抜機(圧入力100t)



主な工種

・超低振動低騒音鋼矢板圧入・引抜工法

(硬質地盤の場合、ウォータージェット併用工法も可)



特色

・鋼矢板(SP-2~4型)を低振動低騒音で圧入・引抜施工できます。

・継ぎ打ち施工により、高さ制限のある現場でも施工可能。

・最大施工長の制限がありません。(地形、地盤により制限有り)

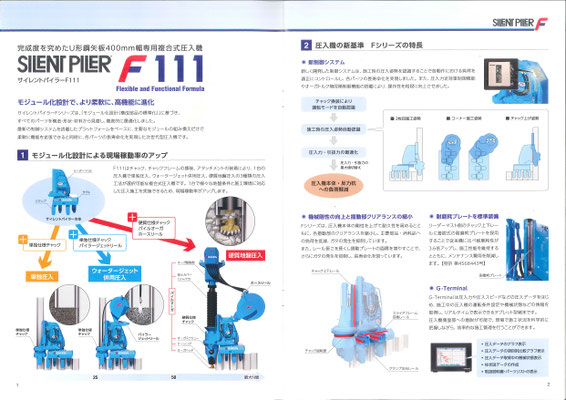

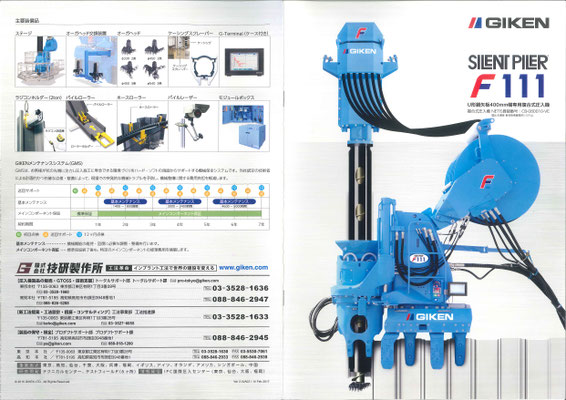

カタログ

クリックすると拡大します。

ダウンロード
JPEGファイル 3.6 MB

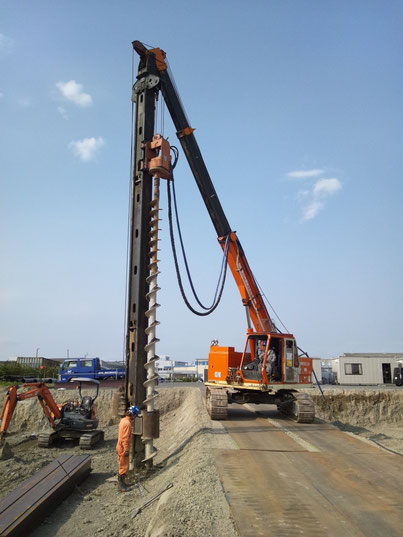

KE1200(㈱加藤製作所)

回転リーダー式杭打機(20t級)
回転リーダー式杭打機(20t級)

種別

・回転リーダー式杭打機(20t級)


主な工種

・セメントミルク工法

・オーガー併用ドロップハンマー工法


特色

・重機組立解体は短時間で可能。(各約45分)

・回転式リーダーにより、壁際での近接施工が可能。

・クローラは油圧伸縮式。(移動時2.5m~作業時3.2m)

・掘削可能長8.5m。(継ぎ施工により、さらに深い掘削も可)


カタログ

↑クリックすると拡大します。

ダウンロード
JPEGファイル 3.8 MB
